SOLIDWORKS Premium

Pomocí výkonných nástrojů pro navrhování snadno vytvoříte trojrozměrné modely jednoduchých dílů, vícetělových dílů a sestav. Modely můžete vytvářet pomocí vysunutí, rotací, spojení profilů, tažení po křivkách, tenkostěnných operací a skořepin, zaoblení, normalizovaných děr, pokročilých polí a mnoha dalších prvků.

Při modelování dílů SOLIDWORKS můžete také použít zmrazení prvků, které jsou použity k tvorbě modelu. Tím značně zkrátíte dobu obnovy složitých modelů a předejdete nechtěným změnám modelu.

Plechové díly jsou nedílnou součástí SolidWorks a je možné je vytvářet různými způsoby. Například pomocí pokročilých funkcí, které převádějí objemový 3D model na plechový díl nebo vytváří komplexní tvar plechu spojením dvou profilů. Můžete také vytvářet vícetělové plechové díly nebo je kombinovat s jinou geometrií a typy těl. Nejčastěji ale budete plechové díly modelovat pomocí plechových prvků a nástrojů. Mezi ty patří například lemy a obruby, ohyby ze skic, ouška, vybočení, zpracování rohů, lisovací a prosekávací nástroje a další.

K dispozici jsou také veškeré technologické přídavky na ohyb – prodloužení, zkrácení, K-faktor a tabulky ohybů a rozměrů. Výrobu vám pak usnadní pokročilé informace o vlastnostech plechu a nejmenším přístřihu, export rozvinů do DXF, automatické popisy ohybů na výkrese či speciální nástroje jako částečné rozviny, větrací otvory nebo vyplnění celých oblastí automatickým polem děr.

Technologie pro import modelů z jiných 3D CAD systémů a přenosových formátů se zachováním odkazu na původní soubor. Importovanou geometrii snadno aktualizujete při změně původního modelu (souboru). Importem pomocí nástroje 3D Interconnect vytvoříte nový soubor dílu nebo sestavy SOLIDWORKS a nástroje doplní uživatelské informace ze zdrojového dokumentu. V souboru je model, který lze obvyklými postupy upravit a použít v sestavě. Pokud dojde ke změně souboru, který byl importován, můžete model aktualizovat. Všechny provedené změny na modelu se projeví na novém tvaru a zůstanou zachované i vazby v sestavě. Tento postup vám zrychlí práci s importy a v případě změn nebudete muset přepracovávat modely.

Nástroj rozpoznává prvky na importovaném dílu a vytváří nový strom historie modelu. Lze automaticky znovu vytvořit prvky pro objemové modelování, prvky plechových dílů a pole prvků. U modelů z rozpoznanými prvky snadno změníte tvar a velikost importovaného modelu, stejně jako u dílů vytvořených běžnými postupy.

Sada nástrojů, která umožňuje podrobné vyšetření geometrie modelu a porovnání s jinými modely.
Analýza tloušťky, kontrola symetrie, pokročilý výběr, porovnat dokumenty, porovnat prvky, analýza geometrie, porovnat geometrie, porovnat kusovníky, kopírovat vlastnosti, najít/upravit, vyhledat a nahradit popisy, zjednodušit.

Samostatná aplikace, ve které můžete v jednoduchém uživatelském prostředí vytvářet strukturu sestavy, jejích podsestav a dílů před vytvořením modelů. Díky možnosti načíst již hotovou sestavu s náhledy dílů si snadno vytvoříte přehled o struktuře zařízení. Jednoduše vytvoříte nový návrh úpravou z původního projektu přidáním či odebráním dílů a úpravou jejich vlastností.

On-line přístup do prostředí pro vyhledávání 3D modelů ze sdružených databází výrobců. Přímo v prostředí SOLIDWORKS máte k dispozici panel pro vyhledávání a stahování modelů. Systém dokáže zobrazit náhledy a informace o součástech a rovnou je stáhnout do určené složky a vložit do sestavy. Zároveň dokáže vyhledat díly podobné modelu ve vaší sestavě a nabídnout ke stažení vhodnou alternativu.

SOLIDWORKS CAM je doplňkový modul integrovaný do prostředí CAD SOLIDWORKS. Slouží k tvorbě drah pro obráběcí stroje na základě geometrie modelu a informací zapsaných v popisu modelu. Systém navrhuje obráběcí postup podle tolerancí uvedených v kótách. Na základě použitých prvků v modelu snadno navrhne vhodný postup pro obrábění a v případě změny modelu přepočítá dráhy nástroje. Software SOLIDWORKS CAM je nabízen ve dvou verzích. Verze SOLIDWORKS CAM Standard je součástí jakékoli licence SOLIDWORKS s aktivní údržbou licence SOLIDWORKS.

Základní nástroj na správu dokumentů SOLIDWORKS. K souborům přistupujete obvyklým způsobem pomocí Průzkumníku Windows. Do jeho prostředí je integrován Pohled do Úschovny, ve kterém jsou spravována vaše data.

Potřebujete-li data zobrazit, systém ověří, zda je na vašem počítači aktuální verze souboru. Pokud ne, stáhne ze serveru na váš disk kopii aktuálních dat. Když potřebujete soubor upravit, označíte jej jako vyzvednutý a získáte právo jej měnit. Ostatní uživatelé mají vyzvednutý soubor k dispozici pro čtení. Kdykoli při práci soubor uložíte, zapisují se data přímo na disk vašeho počítače. Tím jste při běžné práci nezávislí na rychlosti vaší sítě. Po dokončení práce soubor odevzdáte a systém jej přenese na server jako novou aktuální verzi. Ostatním uživatelům se nabídne možnost aktualizovat jejich data.

Samostatná aplikace pro komunikaci, sdílení a prohlížení 2D i 3D dokumentace. eDrawings používá vlastní formát souboru, který díky vysoké interní kompresi zmenší původní data a je možné sdílet soubory i e-mailem. Kromě prohlížení souborů SOLIDWORKS a vkládání poznámek umožňuje eDrawings i tisk a zobrazení 3D modelů z jiných aplikací a neutrálních formátů. eDrawings Professional vám oproti základní verzi dovolí zobrazit data pomocí 3D brýlí v prostředí rozšířené či virtuální reality. Soubory s modely lze uložit do formátu webové stránky tak, aby se daly ještě snadněji sdílet. Data lze prohlížet jak ve Windows, tak i pomocí aplikace pro Android a iOS.

Samostatný nástroj pro hromadné zpracování opakovaných úloh. Můžete naplánovat činnosti, jako je tisk, export do PDF nebo DWG. Jednoduše naplánujete aktualizaci souborů nebo obsahu celých složek. Plánovač úloh omezuje nutnost zdlouhavého manuálního zpracování souborů v závěrečné fázi dokončení projektu (tisk, export).

Nástroj slouží pro výpočet předpokládaných nákladů na díl. Cena je součtem nákladů na výrobní operace a ceny za materiál. Náklady na operace a materiál jsou uloženy v upravitelné šabloně, ze které systém podle geometrie dílu vypočítává jeho cenu. Vypočtené náklady snadno porovnáte mezi různými alternativami a snadněji najdete ekonomicky výhodné řešení.

Nástroj Costing slouží pro výpočet předpokládaných nákladů na zařízení. Cena je součtem ceny nákladů na jednotlivé díly a montáže dílů. Přehledně uvidíte ceny dílů v sestavě a můžete doplnit chybějící údaje. Rychle vypočtete náklady na vyráběné díly na základě jejich geometrie podle šablony s cenami výrobních operací a materiálu. Z celkové ceny sestavy získáte přehled o nákladech na výrobu celého zařízení.

Tento doplněk vám umožňuje importovat soubory IDF 2.0 a 3.0 obsahující schéma plošného spoje a vytvořit tak model desky se součástkami. Nástroj vytvoří díl ve tvaru desky se zjednodušenou geometrií součástek, bez nutnosti ručního překreslování tvaru desky a rozmisťování součástek.

Nástroj slouží pro výpočet předpokládaných nákladů na díl. Cena je součtem nákladů na výrobní operace a ceny za materiál. Náklady na operace a materiál jsou uloženy v upravitelné šabloně, ze které systém podle geometrie dílu vypočítává jeho cenu. Vypočtené náklady snadno porovnáte mezi různými alternativami a snadněji najdete ekonomicky výhodné řešení.

Nástroj je určen k ověření vlivu tolerancí na možnost sestavení dílů do sestavy. Na jednotlivých modelech nastavíte tolerance kót. V sestavě vyberete, mezi kterými díly má systém vypočítat tolerance rozměrů. Na základě zvolených prvků a informací z modelů nástroj vyhodnotí uložení dílů.

Pomocí funkce ScanTo3D lze importovat naskenovaná data (soubory sítě nebo mračno bodů) a následně data převést na plošný nebo objemový model. Převod probíhá pomocí průvodce, který vás provede přes potřebná nastavení, abyste jednoduše dosáhli svého cíle.

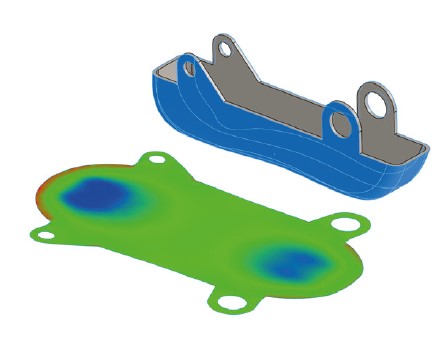

Nástroj slouží k rozvinutí obecných ploch do roviny. Výsledkem je plošné tělo, které můžete použít jako polotovar pro výrobu dílu. Na povrchu těla se vám zobrazí informace o míře tažení/pěchování materiálu v místě ohybu.

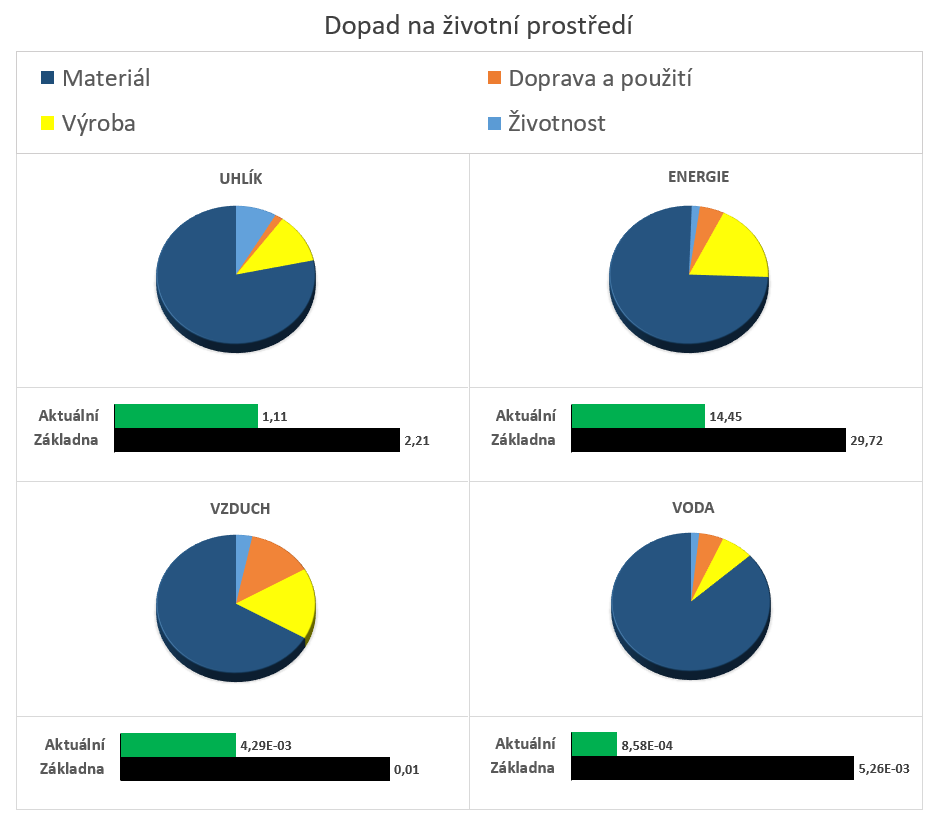

Nástroj Sustainability umožňuje vypočítat dopad zařízení na životní prostředí. Pro výpočet je použita geometrie dílu a informace o procesu výroby, způsobu dopravy k uživatelům a způsobu zpracování po ukončení životnosti. Nástroj vypočítá množství emisí uhlíku, spotřeby energie a množství znečištěné vody a vzduchu. Tím vám pomůže zvolit materiály s požadovanými fyzikálními vlastnostmi šetrné k životnímu prostředí.

Samostatná aplikace k tvorbě fotorealistických obrázků, kterou můžete nainstalovat na jinou stanici, než kde používáte SOLIDWORKS. Díky současnému využití výkonu procesoru a grafické karty lze snadno a rychle vytvářet realistické vizualizace 3D modelů. Systém používá výpočty fyzikálního modelu šíření světla, díky čemuž získáte realisticky vypadající obrázky ještě před vlastní výrobou zařízení.

* Verze Visualize Standard je součástí licence SOLIDWORKS Professional a Premium s platnou údržbou licence SOLIDWORKS.

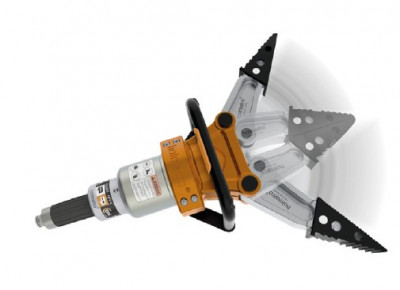

Doplněk dovoluje provádět kinematické (pohybové) simulace sestav na základě vazeb a vzájemné interakce mezi díly. Při výpočtu jsou všechna těla považována za tuhá. Oproti pohybové studii vám Motion poskytne přesné číselné informace o rychlostech, posunutích, reakčních silách a momentech v závislosti na čase. Výsledky využijete při testování pohybu a dimenzování pohonů.

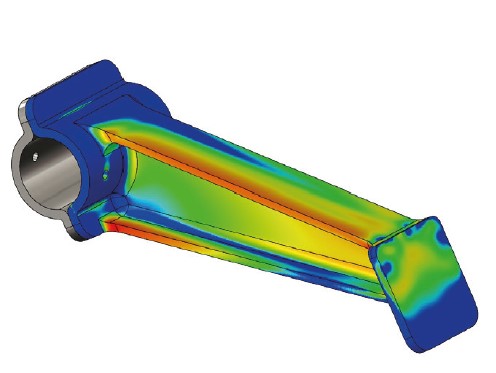

Doplňkový modul pro výpočet napětí a deformace při pomalém zatížení. Předpokládá se lineární chování materiálů a malé deformace tvaru. Můžete analyzovat modely dílů i sestav. Systém podporuje několik typů sítí – objemová, skořepinová (tenkostěnné díly, plechy) a nosníková (dlouhé díly s konstantním průřezem, svařence). Zadání simulace probíhá v CAD prostředí určením okrajových podmínek a způsobu zatížení. Výsledky zatížení si zobrazíte přímo na povrchu modelů, což pomůže konstruktérům na jejich základě provést potřebné úpravy zařízení bez nutnosti vytvářet větší množství prototypů.

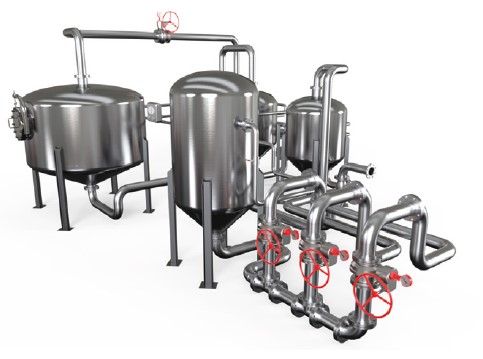

Doplňkový modul pro automatické vytváření tras hadic, ohýbaných trubek, potrubí, kabelů a kabelových svazků. Pomocí funkcí pro trasování a knihoven standardizovaných dílů lze snadno a rychle vytvořit modely a výkresy pro výrobu.
